Elektronisches Problem

[Dampf Nudel]

Guten Tag,

ich steh vor einem kleineren Problem:

Ich habe einen elektrischen Metronom (so einen Taktgeber) der auch fröhlich vor sich hin Tickt. -Nur leider viel zu leise. Mein Gedanke war jetzt einen Verstärker einzubauen:

Kemo Universal-Vorverstärker-Modul im Gehäuse M040N Baustein 9 - 24 V/DC Ausgangsleistung 200 - 1000 mV im Conrad Online Shop | 114987

Kann mir jemdand sagen/aufzeichnen wie dieser jetzt verschaltet wird? Ich hab überhaupt keinen plan...


Vielen Dank

Ralf



[PlopAutsch]

Hmmm, je nachdem was du mit dem Teil vor hast. Nachdem du nen lauten Klick willst, nehm ich an daß du auch Musik dazu spielen willst.

Da wär mir jetzt der Aufwand mit Verstärker organisieren und einbauen viel zu extrem, und ich würde mich stattdessen nach nem neuen Metronom umschauen - die gibts nämlich in der Preisklasse deines Verstärkers:

Suchergebnisse - Seite 1


Edit: weils mir grad noch einfällt - Ich nutze z.b. eine App namens Pro Metronome, die reicht für mich in der Gratisversion. Wenn das dann zu leise ist, kommt das Phone eben an nen Speaker



[Dampf Nudel]

Huhu Plop,

Das ganze wird in ein Larpgerät verbaut, also muss uchs wirklich so umständlich bauen



[PlopAutsch]

joa, gut, da macht sich ne App mit Speakern nicht so doll XD

Wenns ne Bombenatrappe wird, nimm zum Transport die Batterien raus, kommt sonst in ner Verkehrskontrolle ggf. ziemlich unpassend XDDDD



[Lord of Xenos]

Öhm... ICh würd sagen, du lötest die beiden Kabel, die bei deinem Metronom am Lautsprecher hängen an den Eingang und den Lautsprecher dann an den Ausgang... oder nicht? ich hab auch keine Ahnung von sowas...

Ich frag mich auch, was das hier genau heißt: Dieses Modul wird einfach zwischen einem Leistungsverstärker und einer schwachen Signalquelle geschaltet.



[Agash]

Das ist ein vorverstärker...
Im normalfall findet eine verstärkung mehrstufig statt bei audio. Sprich da wird ein kleiner signalpegel so verstärkt das ein andere verstärker etwas damit anfangen kann. Ist also für den zweck lautstärke alleine zu erzeugen ungeeignet. Da ja bereits eine gewissen lautstärke hörbar vorhanden ist.



[PlopAutsch]

Ach das issn Vorverstärker? Dann ist er für Mikrofone gedacht um die Signalstärke zu erhöhen, oder für Piezotonabnehmer, son Zeug.

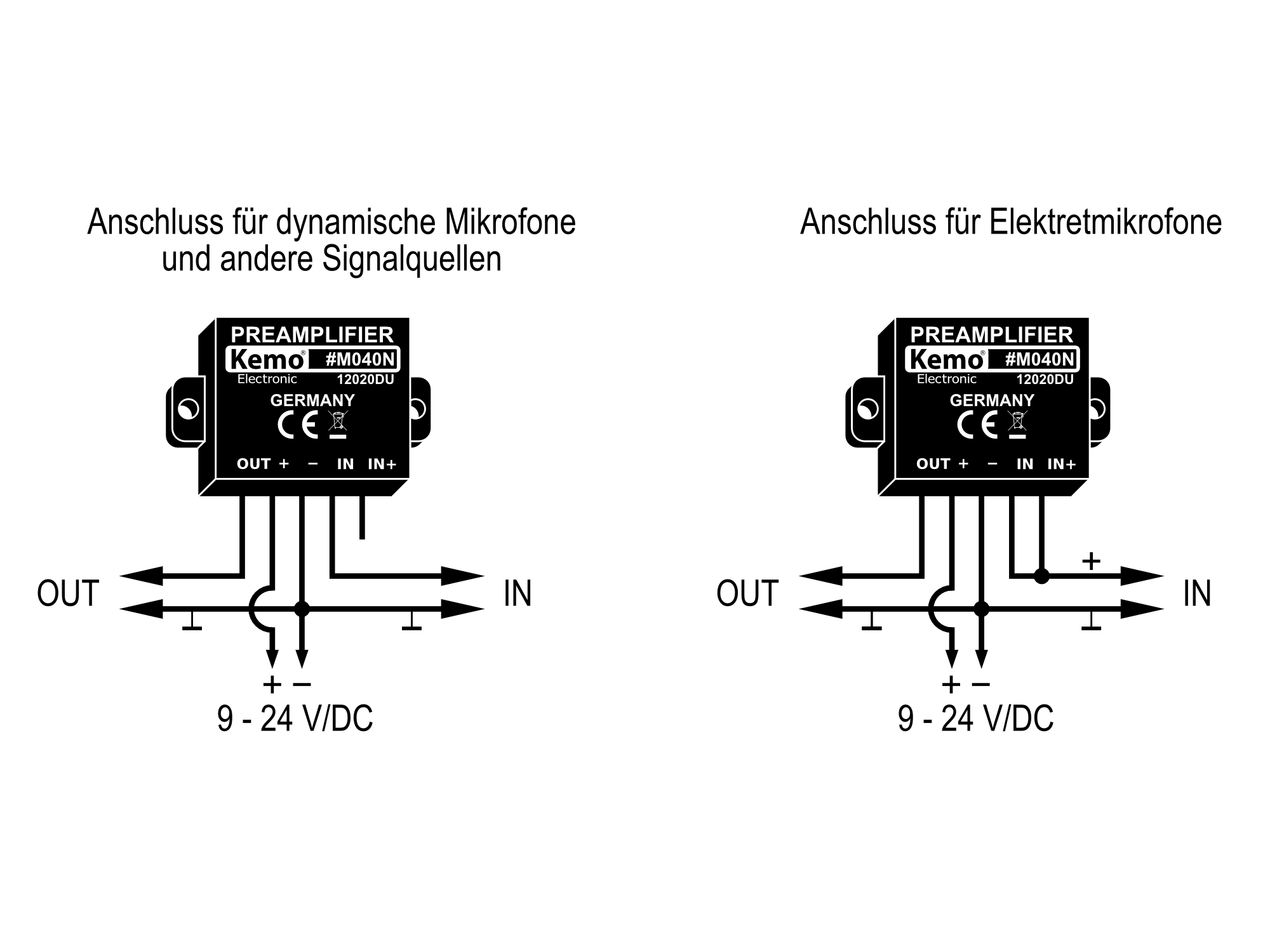

Hier das ist von der Herstellerseite:

Man beachte Elektretmikrofone....



[Dampf Nudel]

@Agash: bist du dir sicher? Fatma sprach in diesem thread https://blasted.de/t2151/?highlight=geigerz%E4hler

Auch von einem zu leisen Geräusch und musste es verstärken. In dem ersten Video gibt es ein Bauteil, das meinem sehr ähnelt...

Lg Ralf



[Agash]

Schau dir das Video an. du hast die beschriftung Preamplifier herausgesucht auf dem Bauteil im Video steht Amplifier 3,5W. Keine Sorge auch dieses gibt es bei conrad und ist eher das was du suchst.

Kemo Verstärker-Modul M031N Baustein 4 - 12 V/DC Ausgangsleistung 3,5 W



[Dampf Nudel]

Hey vielen Dank!

kannst du mir evtl noch sagen wie das verlötet wird?



[PlopAutsch]

und wieder: von der Herstellerseite - http://www.kemo-electronic.de/datasheets/m031n.pdf



[Dampf Nudel]

Ach du meine Güte... Danke Plop!

Ich hoffe mal das klappt alles so wie ich es will. Bin mal ja gar kein Elektronik Frtiz.
