Bitte um Anleitung Können wir mal über LEDs reden?

[medusa]

... oder man halbiert den Widerstand durch eine Parallelschaltung und schaltest das dann 2x in Reihe.

Viele Wege führen nach Rom.



[Dominik]

... oder man halbiert den Widerstand durch eine Parallelschaltung und schaltest das dann 2x in Reihe.

Stimmt, elektrisch völlig identisch.



[Dominik]

Die Farbe.

Viel mehr kann ich dir leider nicht sagen, das macht dann der innere Aufbau aus. Du kannst höchstens mal auf die Toleranz schauen, einen große Toleranz bedeutet meist einen Kohleschichtwiderstand.



[flatten_the_skyline]

nehm ich dann 4 und packe 2 mal Parallel 2 in Reihe?

Ich habs verstanden! YAY!

was ist eigentlich der Unterschied zwischen hell- und dukelbraunen Widerständen derselben Größe?

soprry, doppelpost, bhab den seitensprung verpeilt.


Warte, wieso hat mein vater 36 Ohm-Widerstände? die sind gar nicht teil der E-Reihe...



[TheOrk]

Ich denke das eine sind Kohle, das andere Metall... aber die Farben sind nicht einheitlich wenn ich mich richtig erinnere macht da jeder Hersteller sein Ding, auch mal grün und so... das hätte dann nur Auswirkungen auf Spannungsfestigkeit, Präzision...



[flatten_the_skyline]

die einen sind auch vermutlich 40-50 Jahre alt

Und 36 Ohm. warum auch immer.



[TheOrk]

In der DDR gab es glaube ich ein Einheitliches System... Handelt es sich um Widerständler aus dem Osten?

Nachtrag: Kohleschichtwiderstände haben 4, Metallwiderstände 5 Farbringe...



[flatten_the_skyline]

Meine Familie hat keinerlei Kontakt zum Widerstand im Osten gehabt soweit ich wüsste

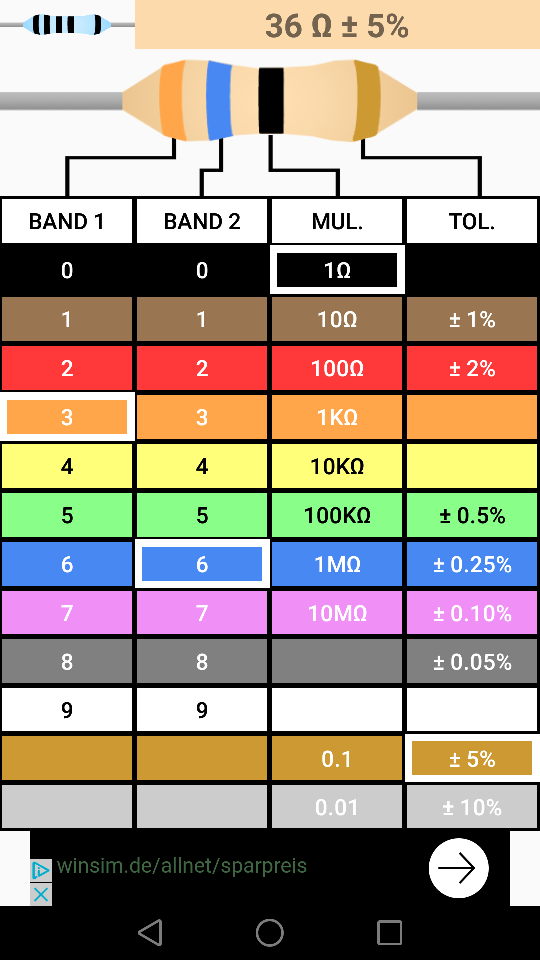

Nur Orange Blau Schwarz Gold ist recht eindeutig oder?



[Dominik]

die sind gar nicht teil der E-Reihe...

In welcher E-Reiche hast du denn nachgesehen?

E-24



[TheOrk]

Meine Familie hat keinerlei Kontakt zum Widerstand im Osten gehabt soweit ich wüsste

Kontakt mit dem Widerstand wäre nicht wichtig (außer für den größeren Stromkreis), das wichtige ist: Haben die sich da mal einen abgelötet?



[flatten_the_skyline]

Hm ich könnte mir schon vorstellen dass mein Vater teils an exotischere Widerstände gekommen ist bei seinem Lebenslauf...



[flatten_the_skyline]

In welcher E-Reiche hast du denn nachgesehen?

in der bei wikipedia



[Dominik]

Ich auch...und ich habe ihn gefunden.



[flatten_the_skyline]

ich hab nur die e 12 oben angesehen. aber 6,1?



[diam0nd]

Nur Orange Blau Schwarz Gold ist recht eindeutig oder?

Jupp!



[flatten_the_skyline]

sagt mal, wenn LEDs nie lange brennen (also nur beim Abzug drücken kurz) und die Leistung maximal 0,3- 0,4 W beträgt muss ich mir nicht den Stress machen da nen 0,5W Widerstand zu basteln oder?



[TheOrk]

Wie oben schon gesagt: Nö. Die werden höchstens etwas warm, gehen schneller kaputt... es sind immer noch recht robuste Bauteile. Schlimmsten Falls schmilzt dir da was und Du baust danach größere ein.



[Ophiuchus]

Ich lass das einfach mal hier... hab ich von einem Modellbauer



[Lord_Vader]

Ich lass das einfach mal hier... hab ich von einem Modellbauer

Anhang anzeigen 41861 Anhang anzeigen 41860

Danke. Man kann die auch so schalten dass es passt Wollte ich eig. gerade schreiben. Weisse LEDs (3,2-3,8V je nach typ) kann man auch einfach 4 stück in reihe bei 12V und gut is



[Moggih]

Falls übrigens jemand 47 Ohm Widerstände braucht, davon hab ich grob 100 Stück noch da. Hatte ich irgendwann mal gekauft um blaue und UV-LEDs an einer 14500er Trustfire zu betreiben. Naja, und ich hab nur 20 LEDs, also könnte ich theoretisch bis 80 Widerstände abgeben



[Lorcan]

Danke. Man kann die auch so schalten dass es passt Wollte ich eig. gerade schreiben. Weisse LEDs (3,2-3,8V je nach typ) kann man auch einfach 4 stück in reihe bei 12V und gut is

Lies dir doch bitte noch mal durch was z.B. Medusa dazu geschrieben hat: https://blasted.de/threads/koennen-wir-mal-ueber-leds-reden.6277/#post-123622
Der ganze Thread hier dreht sich darum wie man es richtig macht und nicht was 'passt'.



[flatten_the_skyline]

So einfach wie @Ophiuchus das gepostet hat geht das nur bei gleichen Bautypen oder?



[Lorcan]

So einfach wie @Ophiuchus das gepostet hat geht das nur bei gleichen Bautypen oder?

Einfache Antwort: Ja.
Genauer: Ist farbabhängig und typabhängig. Je nach Farbe haben LEDs eine andere Durchlassspannung, die dann auch noch je nach Typ variert. Wenn man allerdings die minimal Spannung für die jeweilige Farbe für die Widerstandsberechnung nimmt, ist man auf der sicheren Seite, hat allerdings unter Umständen nicht die maximal mögliche Leistung an der LED.
Einfach ist da leider nichts, URI und die Halbleitertechnik machen einem da einen Strich durch die Rechnung.



[flatten_the_skyline]

Das nützt alles nix wenn man die Miostdinger irgendwo verlegt hat. ich hab nur noch die von @diam0nd hier und mir fehlt eine weiße zum loslegen.



[Lorcan]

Mir fällt da gerade ein: Wenn man ein Labornetzteil mit Strombegrenzung und zuverlässiger Anzeige zur Verfügung hat:
LED anschliessen und langsam den Strom erhöhen bis zum Nennstrom (meist 20mA) und dann die Spannung ablesen. Damit dann den Vorwiderstand berechnen und die LED wird mit maximalem Strom genutzt.
Ist auch ganz praktisch wenn man die Daten zur LED nicht mehr kennt oder die LEDs durcheinander gewürfelt hat.
