Modulare Deckung aus 32mm PVC Rohr

[SirScorp]

Langsam setzt sich das System durch^^



[Dominik]

Ich würde tatsächlich das System mit der Plane bevorzugen, hauptsächlich aus dem Grund dass ich meine Bettlaken brauche und dass der Aufprall der Geschosse auf der Plane besser hörbar ist.
Wenn man die Geschosse nicht auf der Deckung aufschlagen hört fehlt irgendwie der Nervenkitzel.



[ShortLucky]

So ich hab jetzt Probeweise auch mal bestellt und gebastelt.
ich komme hin und wieder an alte Fahnen und wollte testen ob sich diese eignen.
scheint ganz gut zu funktionieren. Nur beim zerlegen musste ich aufpassen das ich durch den Ruck nicht wieder die Naht aufreiße.
so wie es grade steht kann man sie noch nicht erweitern, aber auch dazu hab ich schon eine Idee.
werd ich die Tage noch testen.

ich habe mit Absicht den Versuch gemacht mit dem umschlagen des Randes, weil ich die „Lücken“ vermeiden will, welche entstehen wenn Es nur an den Ecken oder einzelnen Punkten fest ist.

ich werde euch auf dem Laufenden halten



[SirScorp]

Sieht schick und Stramm aus^^

Ich bleibe ja aus Faulheit bei der Variante Bettbezüge drüber zu werfen^^



[DevilZcall]

Der umgeschlagene Rand gefällt mir sehr, das sieht super professionell aus



[ShortLucky]

So. Zweiter Versuch.

leider ist das Material der ehemaligen Fahnen nicht ganz so geil…. für Einzelelemente werd ich sie trotzdem mal nutzen, bis sie dahin sind.
Aber ich hab ja noch was da und zwar sind das alte Banner, wie man sie von Festivals kennt (Infos an Gerüsten oder Notausgangsschilder etc.)
das sieht gut aus, hab auch direkt die Idee von der Verbindung getestet und mit @Taurorist zusammen für gut befunden.
Für die Liebhaber des Geräusches - es pratzelt auch schön wenn ein Dart einschlägt.

Mal schauen wie viel ich davon noch auftreiben kann und ob ich weiterhin die Nähmaschine meiner Mutter dafür entwenden darf

zusätzlicher Bonuspunkt. Die Banner sind bunt.


keine Sorge, das Tape war nur, damit ich weiß wo ich die Nähmaschine ansetzten muss.




Hier sieht man, wie die Teile überlappen. Es ist immer nur die Hälfte durchgeschoben, damit beide Seiten an der selben Stange befestigt werden können.



[ShortLucky]

Nachdem ich inzwischen die Produktion gestartet habe - und auch schon produktiv war - hier mal ein paar Eindrücke, wie das jetzt bei mir aussehen tut und welche Optionen ich mal einplanen.

Und bevor fragen aufkommen : Nein ich werde keine verkaufen. Der Aufwand ( vllt auch weil ich bissel zu sehr perfektionistisch sein will) ist mir dafûr zu hoch. So viel Zeit hab ich dann doch nicht



[Frostdrache]

Es macht übrigens Sinn 1m Stücke zu kaufen. Die sind mit 0,88€ pro Meter günstiger als die 2m Stücke (Pro Meter)
https://www.pvc-welt.de/PVC-U-Rohr-32mm_1

Der Link führt leider mittlerweile ins Leere. Die Rohre scheint es nicht mehr zu geben. Es gibt jedoch noch welche in verschiedenen Dicken. Welche Wanddicke hatten die Ursprünglichen denn? Leider gibt es da auch keine T-Stücke.
Habe Links gefunden. Kann mal bitte jemand drüber gucken ob die funktionieren, oder ob ich da was falsches rausgesucht habe?

(Preise vom 16.02.24)
32mm Rohr mit 1,5mm - 1m für 1,14€
Muffe Winkel - Stück für 0,54€
Muffe T-Stück - Stück für 0,68€
Muffe 4-Fach - Stück für 2,37€ (!)
Muffe 4-Fach Kreuz - Stück für 1,48€
Muffe 5-Fach - Stück für 2,87€

Habe mal zusammen gerechnet:



[SirScorp]

Link aktualisiert:

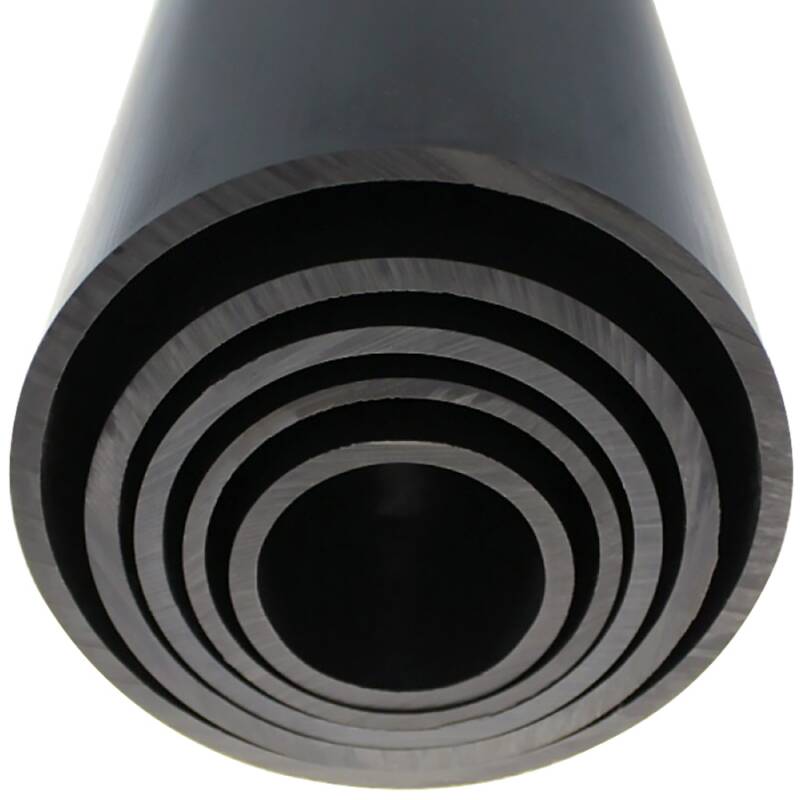

PVC-U Rohr Grau 32mm - PN 8, 1,13 €

PVC Rohr 32mm 10 bar - Profiqualität zu besten Preisen für Privat, Handwerk & Industrie. Große Auswahl - schnelle Lieferung

www.pvc-welt.de

Und es was das Günstigste ^^ also 1,5mm Wandstärke

Lohnt sich eventuell zu gucken, ob es günstigere Anbieter gibt....

T-Stück: https://www.pvc-welt.de/PVC-U-T-Stueck-90-3fach-Klebemuffe_1



[Frostdrache]

Link aktualisiert:

PVC-U Rohr Grau 32mm - PN 8, 1,13 €

PVC Rohr 32mm 10 bar - Profiqualität zu besten Preisen für Privat, Handwerk & Industrie. Große Auswahl - schnelle Lieferung

www.pvc-welt.de

Und es was das Günstigste ^^ also 1,5mm Wandstärke

Lohnt sich eventuell zu gucken, ob es günstigere Anbieter gibt....

T-Stück: https://www.pvc-welt.de/PVC-U-T-Stueck-90-3fach-Klebemuffe_1

Alles was meine bescheidenen Suchfähigkeiten ergeben haben ist deutlich teurer.

Weiß jemand wo man günstig an Planen heran kommt? Also eigentlich ohne die neu zu bestellen?
Ich überlege gerade, ob man die nicht mit einem Klettsystem ausstatten könnte, so dass man die einfacher zu und wieder auf bekommt. Wenn man das geschickt anbringt, könnte man das evtl so machen, dass die sowohl an ein 1m-Stück passen oder sich an einem 2m Stück kombinieren lassen.



[SirScorp]

Ich persönlich bleib vorerst bei Bettdeckenbezügen....



[Nerf.Blaster.Saar]

Cool schöne arbeiten. Versuche dieses system zu kopieren.
Denke aber auch das die variante mit undurchsitiger folie am besten ist.



[shorlarkhan]

Wir hatten das vom Gestänge her ähnlich aufgebaut wie @ShortLucky , allerdings dann unsere alten Planen verwendet. Ich nehme an den oberen Enden immer nach oben gerichtete T-Stücke, da ich manche Planen mit Schlaufen einhänge.

T----T
|.....|
X----X
|.....|
F----F

T=T-Stück-Fitting
B=90Grad-Bogen-Fitting
X=Kreuz-Fitting
F=5-fach-Kreuz-Fitting mit 2x25cm Rohr nach vorne und hinten

Bögen nehm ich meist nur für "Seitenteile" unten

z.B.
T----T
|.....|
X----X----T
|.....|.....|
F----F----B

(Punkte sind Ersatz für Leerzeichen)



[Moggih]

Beim Treffen in Kassel vergangenes Wochenende hat sich gezeigt, dass auf der Outdoorwiese sich der Wind durchsetzt und die Deckungen ständig umfallen.

Welche Ideen zur Kippsicherung und Bodenverankerung habt ihr eventuell?



[Foamsnake]

Mit Wasser befüllbar machen, ggf kleinen Tank unten 30l 3D Druck oder halt vom PVC Rohrzeugs. Oder die extra mitnehmen und einzeln darauflegen.



[battle-axolotl]

Ich weiß nicht wie die heißen, oder wo man die kriegt, aber ich habe schon mal so U-förmige Heringe/ Bodennägel gesehen (im Grunde diese "Doppel-Nägel" mit denen man Kaninchen- oder Maschendraht an Holz nageln kann in größer), ich bin mir ziemlich sicher, dass es die in groß genug geben müsste, um über die seitlichen Füßen der Rohr-Deckungen zu passen...
Alternativ aus ABS oder ASA (oder ähnlich robustem und wetterfestem Material) entsprechende Schnellen oder Endkappen für die Rohre für normale Heringe drucken.
Abspannen würde ich zu vermeiden suchen, dass ist in meinen Augen eine zu große Unfallgefahr



[battle-axolotl]

Mit Wasser befüllbar machen, ggf kleinen Tank unten 30l 3D Druck oder halt vom PVC Rohrzeugs. Oder die extra mitnehmen und einzeln darauflegen.

Es gibt so befüllbare Wassersäcke als Gewicht für Pavillons und Sonnenschirme...



[Lolipop333]

U heringe. Die gleichen würden auch für die Zelte gehen dann hast alle vom gleichen Typ. Ebenfalls geht mir die überlegung durch den Kopf anstatt Decken, ein feines Netz zu verwenden um das ganze Windunempfindlicher zu machen. Allerdings geht der Sichtschutz da etwas flöten und gelbobbelsicher ist es wahrscheinlich auch nucht
3D Druck halte ich für zu wenig robust.

Externer Inhalt

An dieser Stelle wurde ein Inhalt von amazon eingebunden. Wenn wir diesen Inhalt anzeigen, werden möglicherweise personenbezogene Daten wie deine IP-Adresse an amazon.com und github.com übertragen. Zudem kann amazon.com Cookies auf deinem Gerät speichern. Mehr Informationen und Einstellungsmöglichkeiten findest du hier.

Ich bin damit einverstanden, zeige mir immer Inhalte von amazon.com an.

Zeige mir immer alle externen Medien an.

Externer Inhalt

An dieser Stelle wurde ein Inhalt von amazon eingebunden. Wenn wir diesen Inhalt anzeigen, werden möglicherweise personenbezogene Daten wie deine IP-Adresse an amazon.com und github.com übertragen. Zudem kann amazon.com Cookies auf deinem Gerät speichern. Mehr Informationen und Einstellungsmöglichkeiten findest du hier.

Ich bin damit einverstanden, zeige mir immer Inhalte von amazon.com an.

Zeige mir immer alle externen Medien an.



[Xine1337]

Es gibt so befüllbare Wassersäcke als Gewicht für Pavillons und Sonnenschirme...

Möglichst Nichts, was großflächig auf dem Rasen aufliegt. Wir wollen/sollen/müssen das Fußballfeld so wenig wie möglich demolieren.



[Kiwi]

Ich würde an der Stelle auch anmerken, dass das Problem bei den PVC Deckungen nicht allein die Verankerung am Boden war. Einige der Deckungen hatten wir mit schweren Kisten und Säcken am Boden gehalten. Der Wind hat zum Teil einfach die Deckungen zerlegt, während die Querstreben noch fröhlich am selben Platz auf dem Boden lagen.

Abgesehen davon, war mein Vorschlag schon einfach zwei Ringösen aus je zwei Kabelbindern an die Querstrebe und dort dann Heringe durch.



[Moggih]

Ich hatte heute Nachmittag schon parallel mit @Roughanddistressed per Whatsapp gequatscht. Er schlug alternativ/ergänzend so Weidezäune mit Erdspieß vor, die etwa 1,1m hoch sind und wenig Eigengewicht haben. Dadurch neigen sie nicht zum Kippen und mit der einteiligen Bauweise dürfte sich nichts zerlegen. Vorausgesetzt, das Fiberglas-Material ist so stand- und knickfest wie beworben, könnte das für halbhohe Deckungen taugen. Dazu würde statt des weitmaschigen Netzes eher ein leichtes Fliegengitter wie von @Lolipop333 genannt oder ein engmaschiges Gerüstnetz taugen. Zumindest unter der Prämisse "Zwar nicht blickdicht, aber dartdicht!" haben so Netze auch den Vorteil, dass sie einen Teil des Winddrucks einfach durchlassen.

Ordentliche Heringe in großer Stückzahl stehen davon unabhängig auf jeden Fall schonmal auf der Einkaufsliste für's nächste Mal ^^



[battle-axolotl]

Möglichst Nichts, was großflächig auf dem Rasen aufliegt. Wir wollen/sollen/müssen das Fußballfeld so wenig wie möglich demolieren.

Ich verstehe jetzt nicht ganz, wie die Wassersäcke das Fußballfeld demolieren würden, auf jeden Fall weniger als Heringe denke ich.
Die, die ich im Kopf habe, sind Ringe mit ein oder zwei Kammern zum befüllen mit Wasser oder Sand und sind vielleicht ein bisschen größer als ein normales Schubkarrenrad, normalerweise haben die auch Ösen um eine Abspannung zu befestigen; die hätte ich jetzt einfach quer über die Standfüße gelegt.

Da aber Verankerung nicht unbedingt das Problem gewesen zu sein scheint laut @Kiwi fallen mir zwei Ideen ein:
1. statt gerader Wände mehr "S"-förmige Eckwände oder gleich Würfel bauen. Bekommt man zwar weniger Deckungen aus der gleichen Anzahl Rohre und braucht mehr oder ggf andere Verbinder, aber kombiniert mit ausreichender Verankerung könnte das helfen, den Winddruck besser abzufangen weil die Wand weniger leicht aus den Füßen kippen können sollte, wenn sie an höheren Punkten gestützt wird



[Moggih]

Ich verstehe jetzt nicht ganz, wie die Wassersäcke das Fußballfeld demolieren würden, auf jeden Fall weniger als Heringe denke ich.

Jep, da brauchst Du den folgenden Kontext: Das Fußballfeld ist vor ein paar Jahren erst neu angelegt worden. So richtig gründlich mit Drainage, Schotter, Sand, Rasendecke. Richtig High-Tech, sodass selbst nach dem stärksten Regen keine Pfützen bleiben und man spätestens nach zehn Minuten wieder spielen kann. Uns wurde erklärt, dass damals genau die Fraktion im Verein, die während der Vorplanung unbedingt Echtrasen statt Kunstrasen haben wollte, nach Fertigstellung nicht warten konnte, frühzeitig auf der Fläche zu spielen. Zusätzlich ist die Drainage in Verbindung mit den zunehmend dürren Sommern nicht nur von Vorteil. Deshalb ist der Rasen von Anfang an und auch Jahre später noch relativ fragil und nicht vollflächig verwurzelt und dichtgewachsen. Entsprechend wurden wir gebeten, flächig abdeckendes Spielmobiliar möglichst zu vermeiden bzw. wurden wir auch gefragt, ob die Duschzelte einen Boden haben. Hätten sie einen, hätten wir sie nach den Spielen möglichst wieder beiseiteräumen sollen, um den Rasen nicht über Gebühr plattzudrücken.

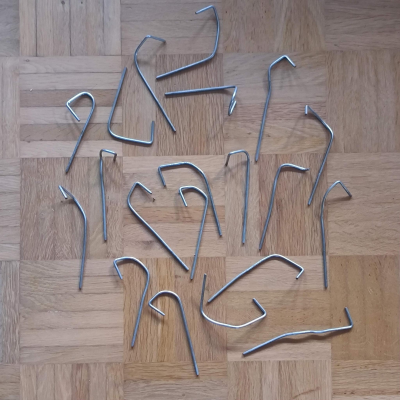

Heringe, die nur kleine "Stiche" hinterlassen, sind da nicht das Problem. Sie müssen nur einigermaßen vernünftige Qualität haben (vor allem um nicht an Drainageschotter hängenzubleiben und zu verbiegen). Hatten unsere diesmal leider noch nicht!

1. statt gerader Wände mehr "S"-förmige Eckwände oder gleich Würfel bauen. Bekommt man zwar weniger Deckungen aus der gleichen Anzahl Rohre und braucht mehr oder ggf andere Verbinder, aber kombiniert mit ausreichender Verankerung könnte das helfen, den Winddruck besser abzufangen weil die Wand weniger leicht aus den Füßen kippen können sollte, wenn sie an höheren Punkten gestützt wird

Die Idee mit Würfeln hatte ich auch schon. Ich habe von meiner Gartengestaltung zuhause noch einige Bigbags, in denen Baustoffe wie z.B. Kies und Schotter angeliefert wurden. Die würde ich mit PVC-Rohren aussteifen und als Würfel aufstellen. 12 Rohre, 8 Eckverbinder, fertig. Mit den Kran-Ösen kann man sie kopfüber auch per Heringe verankern. Allerdings sind das dann Deckungen, die wir wegen besagtem Rasen-Plattdrücken nach ein paar Stunden wenigstens versetzen müssten.

S- oder kreuzförmige Deckungen wurden auch vorort schon angesprochen. Würde ich auf jeden Fall mal ausprobieren und wenn ich bei PVC-Welt für die Bigbag-Aussteifungen bestelle, bestelle ich auch nochmal diverse weitere Verbinder mit. For Science!



[SirScorp]

Ich bin statt für Heringe nach wie vor für lange Schrauben, weil die besser halten und leichter raus gehen ^^

Und wenn man Schrauben oder Heringe nutzen will halte ich es für sinnvoll passende Bohrungen Quer durch die Rohre zu machen, die aufm Boden sind ^^



[battle-axolotl]

Die Idee mit Würfeln hatte ich auch schon. Ich habe von meiner Gartengestaltung zuhause noch einige Bigbags, in denen Baustoffe wie z.B. Kies und Schotter angeliefert wurden. Die würde ich mit PVC-Rohren aussteifen und als Würfel aufstellen. 12 Rohre, 8 Eckverbinder, fertig. Mit den Kran-Ösen kann man sie kopfüber auch per Heringe verankern. Allerdings sind das dann Deckungen, die wir wegen besagtem Rasen-Plattdrücken nach ein paar Stunden wenigstens versetzen müssten.

Jetzt bin ich endgültig verwirrt, deine Bigbag-Würfel haben dann doch genau wie offenbar die Duschzelte keinen Boden?
