Der ULTRA Thread

[smells like foam]

Also ich bin ja absolut kein Ultra Mensch, aber so gut funktionierende Double Stacked Mags fände ich schon sehr cool.
You know, zum ankucken xD



[battle-axolotl]

Ähm, das startet gerade das Gedankenkarussell bei mir: wenn Double-Stack mit ultra funktioniert, müsste man für ein Ultra-Doppel-Trommelmagazin einfach realsteel-Doppel-Trommelmagazine nachbauen können (da die im Magazinschaft ja per Double-Stack zusammengeführt werden, was ja das große Problem bei den Doppel-Trommeln für normale Darts ist);
Direkt die nächste Schnapsidee: wenn man den Magazinschaft von nem ultra-Magazin als CAD bekäme (und der innere Querschnitt nicht nen total unmöglichen Formfaktor hat) müsste man eigentlich das d-Mag von Kurzdarts auf Ultra übertragen können (auch wenn mein Versuch, es auf Langdarts zu übertragen, am Follower stecken geblieben ist)
Und nein, dieses Projekt werde ich nicht anfangen (auch wenn mein Gedankenkarussell diese Erkenntnis gerade noch nicht so ganz mitbekommen zu haben scheint)



[earldogi]

Hast du ein Magazin mit mehr Schuss für die Speed hergestellt?



[Foamsnake]

Manchmal ist man blind, naja. Irgendwann kommen die Magazine ^^
ABER NICHT HEUTE! Zumindest von mir.

Ein kleines Modding was bei mir schon ewig anstand.:
ULTRA FOUR (4). mit funktionalem Lauf. Dazu hatte ich ein 20x2 mm Alurohr gekauft. 16mm ID. Das soll auch an einem kleinen Simplen Blaster der Anfang sein um funktionale Läufe für die Ultra Darts tauglich zu machen (und dann ggf sogar ein BCAR).
Die Ultra 4 war bereits mit einer K25 auf ca 115 FPS gebracht worden.

Die Plungertube der Ultra 4 hat ca. 32mm Innen-Durchmesser, 42mm effektive Länge (Ist länger aber da ist viel ungenutzer Hohlraum).
Zylinder Volumen = π × Zylinder Radius² × Zylinder höhe
33,7784 cm³

Lauf hat 16mm ID, bei ca 165mm Länge = 33,1752 cm³
Normalerweiße würde man nun 20-30% Volumen wegnehmen und den Lauf entsprechend Kürzen.
Da wir hier von Ultra Dart Reden und diese einfach eine deutlich geringere Reibung haben Fange ich bei einem 160mm langen Lauf an.

Aber als erstes musste der Ultra 4 Blaster gefixt werden, die K25 Feder hat den "Lock" der den Plunger mit der Gearbox verbindet zerlegt! Laut eines DRAC Videos vor 6 Jahren passiert das auch mit der Standard Feder.
Dazu habe ich Reste eines 1.5mm Dickes VA4 Edelstahlbleches genommen, mein Fehler, meine Billig Bohrer verweigerten ein Loch zu machen, aber da ich kein Kind von Traurigkeit bin, schnell einen alten Schraubenzieher als Lochstanzer umfunktioniert und wo Köpfchen fehlt, war Gewalt da und eine Hydraulikpresse..



* Per 3D Druck einen Adapter gezeichnet um den abgesägten "Lauf" mit einem O-Ring und einer Verengung für den Alulauf auszustatten.
* Diesen Eingeklebt.



- Später mehr.

EDIT:::

Tia und dann hat sich erst ein Begrenzer verabschiedet (Abgebrochen - für den Schlitten oben) dann ein Zahnrad. It's dead Jim.

Immerhin 1000-2000Schuss gehalten...nur jetzt nicht mehr wenn man einen Lauf bauen will ...

Das Zahnrad könnte man nachzeichnen und Drucken, aber...nah nicht für den Singleshot Frontloading 12€ Blaster.

Jetzt muss ich eine Ultra 5 suchen die hier irgendwo herumschwirt und einen Pusher und Dartgate Designen....grml.




Edit2: beim Zerlegen des Blasters für die gelbe Tonne,,, shit!!! Man Braucht doch gar nicht so eine fancy gearbox, einfach den oberen T-Pull mit dem Plunger in S' Form verbinden (3D Druck). Mist!!!
Ich hätte sie retten können....



[GenosseTil]

Ich finde das Projekt viel zu wild! Hätte nicht gedacht, das jemand mit Ultra so "viel" spaß hat.
Hast du auch so viel Spaß oder ist das eher Beschäftigungstherapie?

Ich ziehe wirklich den Hut vor dir. Deine Lösungsansätze sind wirklich pretty straight forward.

Ich wünsche dir, das es beim nächsten Mal klappt.



[Foamsnake]

Spass, das Kaliber ist mir deutlich lieber als Kurzdarts.
Die Köpfe der Darts vorallem bei Accustrike deutlich mehr Nachgeben weil -innen Hohl- + großere Fläche des Kopfes > ist es auch kein Problem sich mit 100 FPS+ abzuschießen. Also so Schmerztechnisch im vergleich zu Elite. (Augenschutzt, IMMER!)

Auch wenn ggf. hier ebenso man die Darts kürzen könnte, ,muss man da noch richtig viele Tests machen. Denke nicht das kürzen wie bei Elite auf Stefans klappen wird. Eher so richtung 4/5 länge falls überhaupt.
Dazu ist das Material EPP (sofern man nicht die brüchigen Kopien und Originalen hat) mir persönlich lieber. Die zermatschen auch nicht wenn man die einfach in eine Kiste wirft.



[medusa]

Das mit vielen Tests denke ich auch. Bei der optimalen Länge sollte man sich dann auf Leute verlassen, die sich mit Aerodynamik auskennen. Und am Ende will auch noch ein Kompromiss zwischen Handlebarkeit und Aerodynamik gefunden werden. Das war auch bei den Kurzdarts ein ziemliches Gefummel und viel hitzige Diskussion, bis die heute gängige Form gefunden war....



[Xine1337]

Produziert Hasbro überhaupt noch Ultra Darts?



[Foamsnake]

Den Pusher anzupassen vom klassischen "Frontlader Design" bei der U5 war zum Glück nicht zu viel Arbeit, da ich damals schon etwas passendes gezeichnet hatte für den 3D Druck.
Es scheint aber so das der "Pusher" ca 73mm sich bewegt, ein Ultra Accustrike Dart ist ca 68mm Lang. Wird knapp!!
GGf. könnte ich noch einige Dinge am "Prime" anpassen so das der weiter zurück geht, aber erst mal so probieren.
Jetzt heist es 3 Std. warten das der Pusher gedruckt ist. Dann kann ich nochmal richtig ausmessen wo das Dartgate Plaziert werden muss und ob ich nicht doch noch ein paar millimeter Spielraum im Magazinschacht habe.



[Foamsnake]

Yaaaa, immer diese kleinen Projekte.....

Etwas gehadert mit mir selbst, da nachdem das Dartgate funktionstüchtig ist mit dem Pusher, einfach nach der Frage: Wie viel willst du jetzt wirklich neu machen das es "gut" wird?

Das Interne Magazin hat quasi eine Sperre, damit die Darts bei geöffneten "Breech" nicht herausfliegen, ist jetzt nicht so dramatisch das man diese "Haltelippen" neu machen muss. Aber das wirft Fragen auf.
Warum nicht in die Shell ein Loch machen und eine Magazinhalterung : Magazinschacht: erstellen und das "top laden" wegfallen lassen. Oder doch beides?

Aber wenn man dann damit anfängt, drängt sich erstmal eine andere Frage auf: (Ihr seht, eines führt zum nächsten)
Die Halterung oben, die quasi den Plunger zurückzieht ist ja bei einer U5 bei mir gebrochen, selbst nachkleben mit einem 3D Druck Teil war jetzt nicht gut. Anstatt das Fragile Ding das noch viele Design-veränkungen besitzt für ein obsoletes System wo jetzt nur noch das Dartgate ist, kann man die doch stabil direkt neu designen und drucken - und GGF. Falls das wirklich notwendig ist mit einem dünnen Blechstreifen ca 1.5-2mm dick "stabilisieren".

Und ja, dann die Frage aller Fragen:
Die Plungertube ist eine Disaster, sie hat 3x verschiedene Innendurchmesser und im Endeffekt wird nicht mal von 130cm länge 20% genutzt (abgedichtet). Egal wie sehr man den Plungerkopf designt, er wird nie gut Dichten oder extrem "Reiben" und abgebremst werden, zumal die 20% Volumen weniger sind als bei einer "Jolt". *(Zwar beeindruckend das man damit 100+ FPS mit Ultra Darts hinbekommt) Aber da sind sicherlich 200+ drin. Oder eine deutlich leichter zu Spannende Feder!!!!

Die Plungertube bewegt sich etwas mit (Floating design)*, was notwendigerweiße gemacht wurde damit man auch im Originalzustand die Dartaufnahme (jetzt einen Pusher) weit genug nach hinten bekommt damit die Darts platzt haben vom "Magazin" geladen zu werden. Ohne jetzt alles komplett neu zu designen habe ich das übernommen, es schließt allerdings eine Plungertube aus Metal aus, da sonst die "HalterungsFlossen" nicht angebracht werden können.
Denke eine 3D Druck Plungertube ist kein Problem, nur etwas per Hand nachschleifen!

Plungertube Daten:
Effektiv nutzbares Volumen ca:
16,8mm breit, 100mm Lang
Neu: 88,67 cm³ Volumen
Davor: ~ 18cm³ Volumen

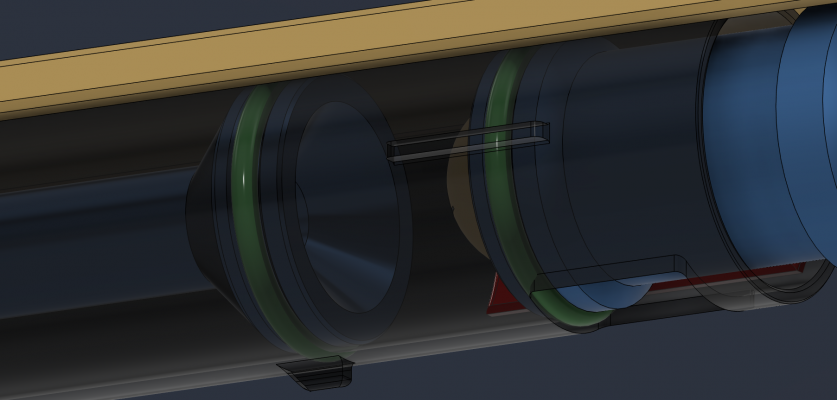

(Transparenz für die bessere Visualisierung).

Also bis auf den Catch und den Abzug sowie das "Gearbox system" für Primen. ist nun bald alles neu



[Dominik]

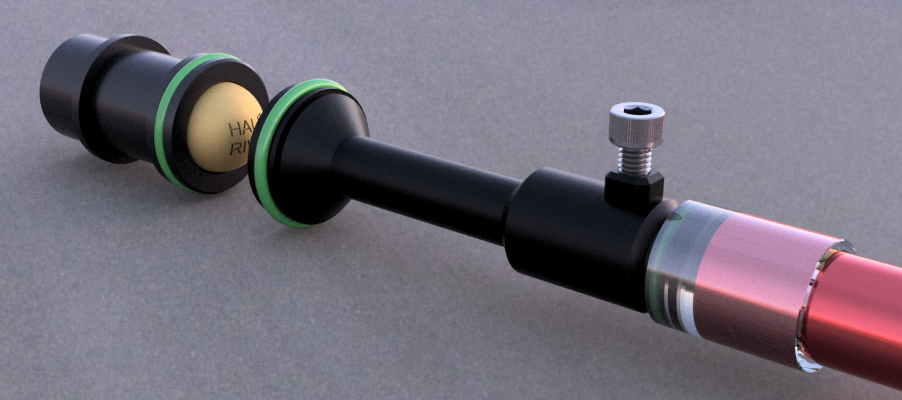

Planst du da mit einem Rival-Ball als Puffer für den Plunger? Innovativ.



[Foamsnake]

Yup, halbe alte Rival / China Kopien (auch gerne etwas härter) oder X-Shot choas Bälle. Schon vergessen wo ich das mal gesehen habe vor etlichen Jahren, hat sich aber gut bewährt bei vielen Mods.

Diese kleben mit billigen handelsüblichen Sekundenklebern auf PETG und PLA + ABS verdammt gut.
Hat den riesen Vorteil das wenn man "Strömungsgünstig das Vorderteil zeichnet, der Ball das gut abschließen kann und man vermeidet noch dazu noch "toten" Raum*. (Der Ball sollte zu 2/3 komprimiert werden)
Nicht das dies hier perfekt wäre aber etwas Stabilität ist hier nötig, daher er dicke Rand.



[Foamsnake]

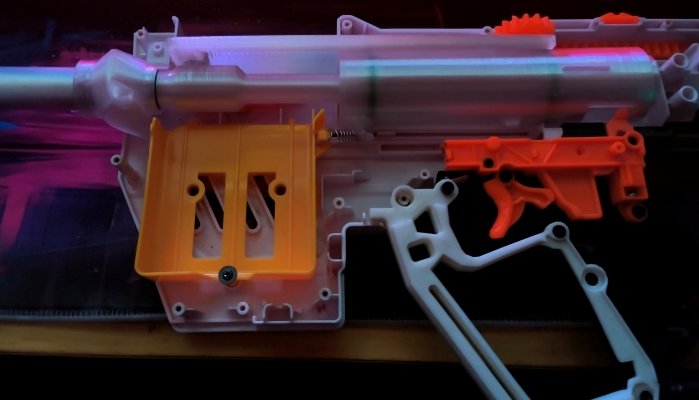

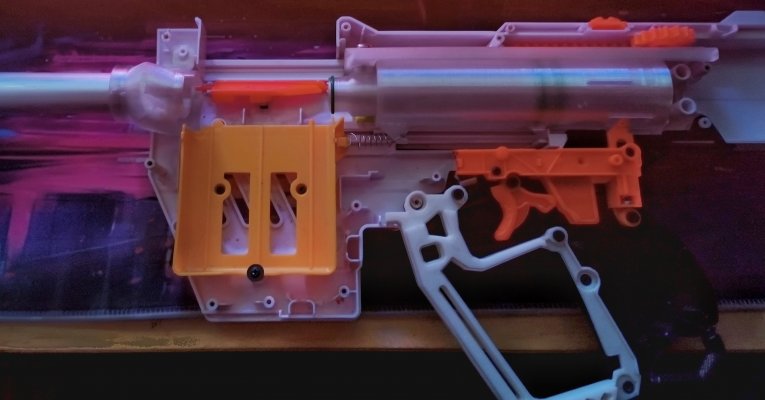

Funktional ist es und passt, morgen dann mal eine Feder rein und schauen was passiert

Falls alles gut geht, kommt eine Lösung für die Magazinfrage dann.



[Foamsnake]

Was passiert ist, das es einfach nicht zuverlässig läuft.
Damit der "Pusher" weiter genug nach hinten kann muss man für die entscheidenden 4mm bei ca 12 stellen der Shell Platz machen *herausschneiden*, Auch oben am "Schlitten". Dazu muss man auch innen die Zahnleiste für das Zahnrad verlängern (alles gemacht, neue gezeichnet und gedruckt). Aber nach ein paar versuchen '*springt bei hoher Federlast das ganze immer wieder und der Schlitten ist dann 1 - 2 Zähne versetzt. Jetzt kann man den ganzen rießen Schlitten neu drucken nachdem man ihn an etlichen Stellen abgeschnitten hat weil der original viel zu dünn und flexibel ist - oder man lässt die Spielerrei mit der beweglichen Plungertube, dem Einsatz mit dem Zahnrad "Gear system" einfach sein und verbindet den Schlitten oben einfach mit dem Pusher!

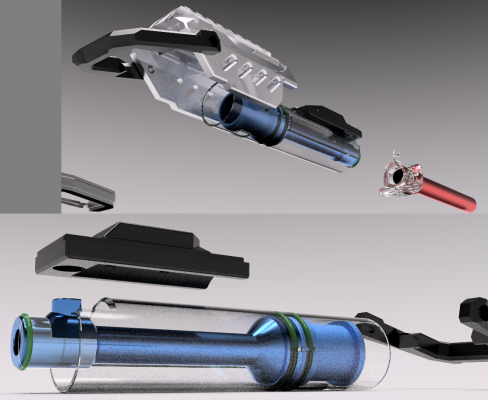

Die Plungertube ist nun deutlich simpler geworden, jetzt könnte man eine Passende größe aus Metal sich besorgen und müsste nur kleine Teile Drucken damit diese bequem drin sitzt. ggf. würde es auch reichen eine etwas kleinere zu besorgen und einfach in
die 3D Druck einzulegen und pusher und plunger etwas kleiner zu machen. ....

Zusätzlich musste der Plunger und Pusher angepasst werden, aber jetzt sind ca 75mm "Öffnung" vorhanden, mehr als genug für einen Ultra Dart! (Und ein Ultra Magazin!)
Auch ist kein Shell schneiden mehr nötig, lediglich nur ein paar Befestigungslöcher.

Damit das neu geborene "Der Ehrliche Ultra Blaster" aka. Ultra *PRO* nun auch deutlich angenehmer zu laden sein soll, auch gleich einen "Pull" und Picatinny Rail oben hinzugefügt.

Aber das für viel später vielleicht! Jetzt brennt erstmal der Drucker für 16 std.


__---___-______|||||***************************>>>>

* Ja ich hätte auch die Ultra Darts etwas kürzen können dann hätte alles gepasst, das steht ja sowieso im Raum, aber dafür brauche ich erst mal einen funktionalen Lauf um zu sehen ob es etwas "verbessert" oder sinnfrei war, oder sogar noch alles schlimmer macht.



[medusa]

Entwicklung bedeutet auch Dinge, die nicht funktionieren. Meine berufliche Erfahrung ist, dass man 90% der Zeit "im Nebel stochert" und nichts dabei raus kommt.
Ich finde es gut, dass Du das trotzdem dokumentierst, ich dachte ich bin die einzige, die so was macht.
